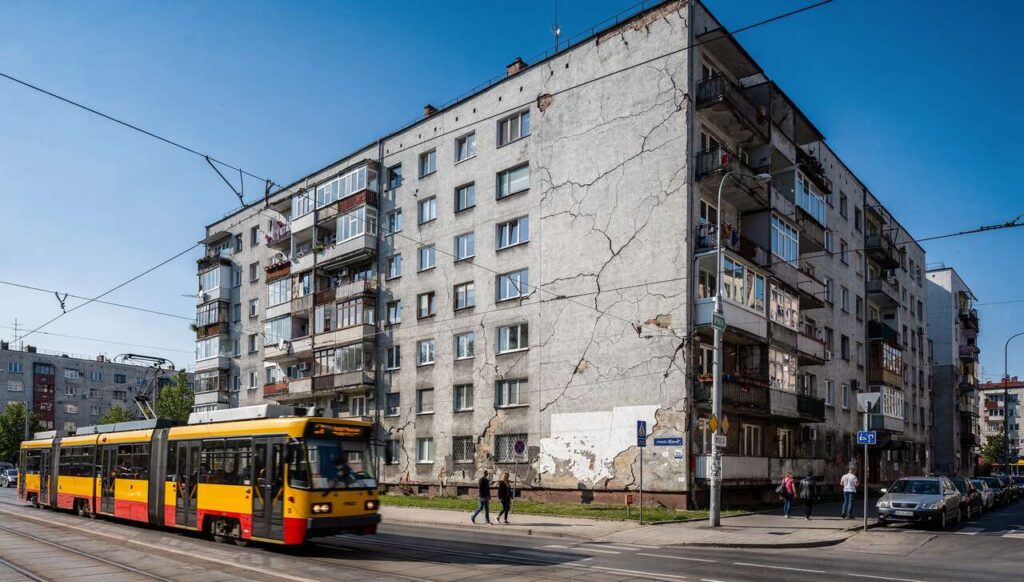

Blok z wielkiej płyty a drgania od tramwaju: raport Politechniki Warszawskiej ujawnia skutki dla ścian

Mieszkańcy osiedli zlokalizowanych wzdłuż linii tramwajowych od lat zgłaszają niepokojące obserwacje dotyczące stanu swoich mieszkań. Pęknięcia w tynkach, odspajające się płytki ceramiczne oraz widoczne rysy na ścianach nośnych to problemy, które nabierają szczególnego znaczenia w kontekście budynków wzniesionych w technologii wielkiej płyty. Politechnika Warszawska przeprowadziła kompleksowe badania mające na celu ustalenie, czy drgania generowane przez przejeżdżające tramwaje mogą faktycznie wpływać na stan techniczny tych konstrukcji. Wyniki przeprowadzonych analiz rzucają nowe światło na relację między transportem szynowym a trwałością zabudowy mieszkaniowej.

Wprowadzenie do badania Politechniki Warszawskiej

Geneza projektu badawczego

Inicjatywa podjęcia badań nad wpływem drgań tramwajowych na budynki mieszkalne wynikała z rosnącej liczby skarg mieszkańców oraz obserwacji zarządców nieruchomości. Zespół naukowców z Wydziału Inżynierii Lądowej Politechniki Warszawskiej zdecydował się na przeprowadzenie systematycznych pomiarów w wybranych lokalizacjach, gdzie problematyka ta była szczególnie wyraźna. Projekt objął zarówno analizę teoretyczną, jak i praktyczne pomiary terenowe.

Zakres prowadzonych analiz

Badania zostały zaprojektowane tak, aby objąć następujące aspekty:

• Pomiary drgań w różnych punktach budynków położonych w różnej odległości od torów
• Analizę częstotliwości i amplitudy wibracji generowanych przez różne typy tramwajów
• Ocenę stanu technicznego konstrukcji przed i po okresie obserwacyjnym
• Badanie wpływu prędkości pojazdów na intensywność drgań
• Weryfikację zgodności oddziaływań z normami budowlanymi

Współpraca z instytucjami miejskimi

Realizacja projektu wymagała ścisłej współpracy z zarządami transportu miejskiego, administratorami budynków oraz przedstawicielami władz lokalnych. Dzięki temu naukowcy uzyskali dostęp do dokumentacji technicznej zarówno infrastruktury tramwajowej, jak i badanych obiektów mieszkalnych. Takie podejście pozwoliło na kompleksowe ujęcie problematyki i wypracowanie rekomendacji uwzględniających różne perspektywy.

Zrozumienie metodologii badawczej wymaga jednak najpierw przybliżenia specyfiki konstrukcji, które stanowiły przedmiot analiz.

Charakterystyka bloków z wielkiej płyty

Technologia budowy wielkopłytowej

Budynki wzniesione w technologii wielkiej płyty stanowią charakterystyczny element polskiego krajobrazu miejskiego, szczególnie w osiedlach powstałych w latach 60., 70. i 80. XX wieku. System ten opierał się na prefabrykacji wielkoformatowych elementów żelbetowych, które montowano na placu budowy. Ściany nośne, stropy oraz elementy elewacyjne były produkowane w zakładach przemysłu budowlanego, a następnie transportowane na teren inwestycji.

Parametry techniczne konstrukcji

Typowe charakterystyki bloków wielkopłytowych przedstawia poniższa tabela:

Słabe punkty systemu wielkopłytowego

Pomimo licznych zalet, takich jak szybkość wznoszenia i ekonomiczność, technologia ta charakteryzuje się pewnymi podatnościami:

• Wrażliwość połączeń między płytami na oddziaływania dynamiczne
• Ograniczona zdolność do redystrybucji naprężeń w porównaniu z konstrukcjami monolitycznymi
• Możliwość degradacji materiałów wypełniających szczeliny międzypłytowe
• Potencjalne problemy z izolacją przeciwwilgociową w strefach styków

Proces starzenia się konstrukcji

Budynki te, mając obecnie od czterech do sześciu dekad, wykazują naturalne oznaki starzenia materiałowego. Karbonatyzacja betonu, korozja stali zbrojeniowej oraz degradacja uszczelnień to procesy, które mogą być przyspieszane przez czynniki zewnętrzne, w tym wibracje mechaniczne. Właśnie te aspekty skłoniły badaczy do dokładniejszej analizy wpływu drgań tramwajowych.

Aby w pełni ocenić zagrożenia, konieczne było szczegółowe zbadanie mechanizmów przenoszenia drgań z podłoża na konstrukcję budynku.

Wpływ drgań tramwajowych na konstrukcje

Mechanizm propagacji drgań

Drgania generowane przez przejeżdżający tramwaj są przenoszone przez grunt w postaci fal sejsmicznych o różnej częstotliwości i amplitudzie. Intensywność tego zjawiska zależy od wielu czynników, w tym stanu technicznego torowiska, prędkości pojazdu, jego masy oraz właściwości geotechnicznych gruntu. W przypadku budynków położonych w bezpośrednim sąsiedztwie linii tramwajowej, energia tych drgań może być przekazywana na fundamenty, a następnie na całą konstrukcję.

Częstotliwości krytyczne dla konstrukcji

Szczególnie niebezpieczne są sytuacje, gdy częstotliwość drgań wymuszających zbliża się do częstotliwości własnych konstrukcji budynku. Prowadzi to do zjawiska rezonansu, które może wielokrotnie zwiększyć amplitudę drgań. Dla typowych bloków wielkopłytowych częstotliwości krytyczne wynoszą:

• Drgania pionowe: 4-8 Hz
• Drgania poziome poprzeczne: 2-5 Hz
• Drgania skrętne: 3-6 Hz

Strefy oddziaływania

Zasięg oddziaływania drgań tramwajowych przedstawia następujące zestawienie:

Rodzaje uszkodzeń wywołanych wibracjami

Długotrwałe oddziaływanie drgań może prowadzić do szeregu patologii budowlanych. Najczęściej obserwowane problemy to pęknięcia w stykach między płytami, odspajanie tynków, uszkodzenia posadzek oraz degradacja połączeń spawanych. W ekstremalnych przypadkach możliwe jest osłabienie węzłów konstrukcyjnych, co stanowi poważne zagrożenie dla bezpieczeństwa użytkowania.

Teoretyczne rozważania wymagały jednak weryfikacji w warunkach rzeczywistych, co stanowiło istotę prac badawczych.

Metodologia badań i wyniki

Dobór obiektów do badań

Naukowcy wybrali sześć reprezentatywnych budynków zlokalizowanych w różnych dzielnicach Warszawy, w odległości od 5 do 40 metrów od linii tramwajowych. Obiekty te reprezentowały różne systemy wielkopłytowe stosowane w Polsce, co pozwoliło na uogólnienie wyników. Każdy budynek został poddany szczegółowej inwentaryzacji stanu technicznego przed rozpoczęciem pomiarów.

Aparatura pomiarowa i procedury

Do rejestracji drgań wykorzystano precyzyjne akcelerometry sejsmiczne umieszczone w kluczowych punktach konstrukcji:

• W poziomie fundamentów
• Na parterze budynku
• W połowie wysokości
• Na ostatniej kondygnacji
• W wybranych mieszkaniach przy ścianach zewnętrznych i wewnętrznych

Pomiary prowadzono przez okres sześciu miesięcy, rejestrując dane w różnych porach doby i przy zróżnicowanej intensywności ruchu tramwajowego.

Kluczowe ustalenia badawcze

Analiza zebranych danych przyniosła następujące wnioski:

Korelacja z uszkodzeniami

Zespół badawczy stwierdził wyraźną zależność między intensywnością drgań a stopniem uszkodzenia konstrukcji. W budynkach położonych najbliżej torowiska zaobserwowano średnio o 65% więcej pęknięć w tynkach oraz o 40% więcej uszkodzeń w stykach między płytami w porównaniu z obiektami kontrolnymi położonymi w większej odległości. Szczególnie podatne okazały się budynki starsze, w których procesy degradacji materiałowej były już zaawansowane.

Wyniki te mają istotne implikacje dla przyszłości tych obiektów oraz ich mieszkańców.

Konsekwencje dla trwałości budynków

Prognozy dotyczące żywotności konstrukcji

Na podstawie przeprowadzonych badań eksperci oszacowali, że budynki narażone na intensywne drgania tramwajowe mogą wykazywać przyspieszenie procesów degradacyjnych o 15-25% w porównaniu z obiektami nienarażonymi na takie oddziaływania. Oznacza to, że potencjalny okres bezpiecznego użytkowania może ulec skróceniu o kilka, a nawet kilkanaście lat, jeśli nie zostaną podjęte odpowiednie działania naprawcze i zabezpieczające.

Ryzyko dla bezpieczeństwa konstrukcyjnego

Najbardziej niepokojącym aspektem jest możliwość osłabienia kluczowych węzłów konstrukcyjnych. W systemach wielkopłytowych szczególnie wrażliwe są:

• Połączenia spawane między płytami ściennymi
• Styki ścian z stropami
• Węzły fundamentowe
• Strefy kotwienia elementów elewacyjnych

Aspekty ekonomiczne

Koszty związane z naprawą uszkodzeń wywołanych wibracjami mogą być znaczące. Szacunki przedstawione w raporcie wskazują na następujące wartości dla typowego budynku:

Wpływ na wartość nieruchomości

Problemy konstrukcyjne związane z drganiami tramwajowymi mogą negatywnie wpływać na wartość rynkową mieszkań. Potencjalni nabywcy coraz częściej zwracają uwagę na lokalizację względem źródeł wibracji, co przekłada się na obniżkę cen nawet o 10-15% w najbardziej narażonych lokalizacjach.

Sytuacja ta wymaga pilnego wypracowania praktycznych rozwiązań dla wszystkich zainteresowanych stron.

Zalecenia dla mieszkańców i urbanistów

Działania dla mieszkańców istniejących budynków

Raport zawiera konkretne wskazówki dla osób zamieszkujących budynki narażone na drgania tramwajowe. Regularna inspekcja stanu technicznego mieszkania powinna obejmować dokumentowanie fotograficzne wszelkich pęknięć oraz ich monitorowanie pod kątem rozwoju. Mieszkańcy powinni również:

• Zgłaszać niepokojące objawy zarządcy nieruchomości
• Domagać się przeprowadzenia ekspertyz technicznych
• Organizować się w celu wspólnego działania na rzecz poprawy sytuacji
• Współpracować z władzami miejskimi w zakresie modernizacji torowisk

Rekomendacje dla zarządców i właścicieli

Administratorzy budynków powinni wdrożyć system cyklicznych przeglądów technicznych ze szczególnym uwzględnieniem elementów podatnych na uszkodzenia wywołane wibracjami. Zaleca się przeprowadzanie specjalistycznych badań co najmniej raz na pięć lat, a w przypadku budynków w złym stanie technicznym – częściej.

Wytyczne dla planistów miejskich

Przy projektowaniu nowych linii tramwajowych lub modernizacji istniejących należy uwzględnić następujące aspekty:

• Zachowanie odpowiedniej odległości od budynków mieszkalnych (minimum 20 metrów)
• Stosowanie nowoczesnych systemów tłumienia drgań w torowiskach
• Wprowadzanie ograniczeń prędkości w obszarach gęstej zabudowy
• Wykorzystywanie materiałów podtorza o właściwościach wibroizolacyjnych
• Regularna konserwacja infrastruktury tramwajowej

Rozwiązania techniczne

Raport wskazuje na kilka sprawdzonych metod redukcji oddziaływania drgań:

Aspekty prawne i finansowe

Eksperci rekomendują wprowadzenie mechanizmów wsparcia finansowego dla właścicieli nieruchomości zmuszonych do przeprowadzenia kosztownych napraw. Możliwe źródła finansowania obejmują fundusze miejskie, programy termomodernizacyjne z rozszerzonym zakresem oraz specjalne linie kredytowe oferowane przez banki współpracujące z samorządami.

Badania przeprowadzone przez Politechnikę Warszawską dostarczają ważnych danych na temat rzeczywistego wpływu drgań tramwajowych na budynki wielkopłytowe. Wyniki wskazują na konieczność podjęcia skoordynowanych działań obejmujących zarówno modernizację infrastruktury tramwajowej, jak i wzmocnienie najbardziej narażonych konstrukcji. Kluczowe znaczenie ma współpraca między mieszkańcami, zarządcami nieruchomości, władzami miejskimi oraz przedsiębiorstwami komunikacyjnymi. Tylko kompleksowe podejście uwzględniające aspekty techniczne, ekonomiczne i społeczne może zapewnić długoterminowe bezpieczeństwo i komfort mieszkańców osiedli położonych wzdłuż linii tramwajowych. Wdrożenie przedstawionych zaleceń powinno przyczynić się do wydłużenia żywotności budynków oraz zachowania wartości nieruchomości w tych lokalizacjach.
